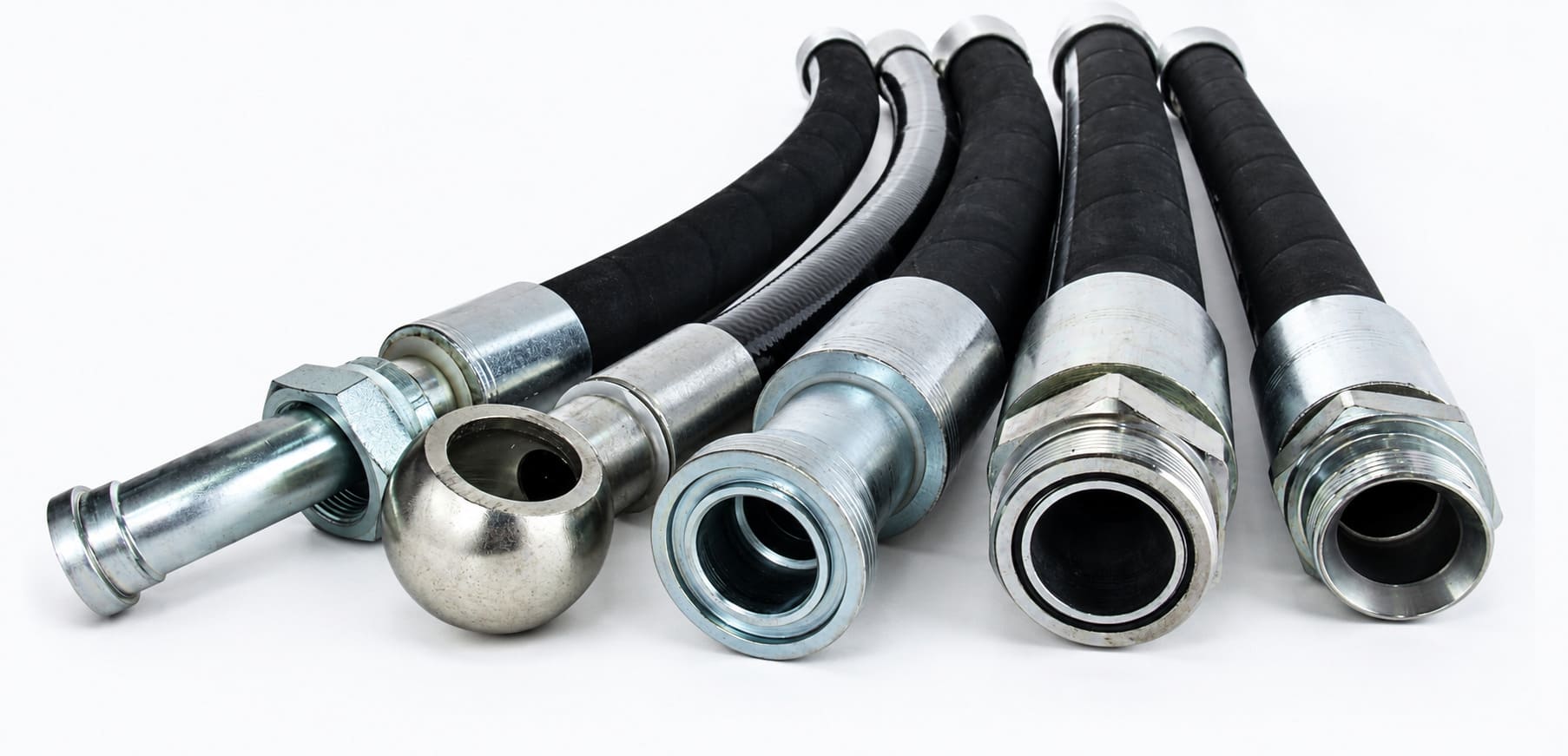

Mangueras Hidráulicas

Ofrecemos soluciones de alta resistencia y calidad para la conducción de fluidos a alta presión, ideales para maquinaria industrial, equipos pesados, sistemas hidráulicos y aplicaciones exigentes. Contamos con mangueras diseñadas para brindar máxima durabilidad, flexibilidad y seguridad, adaptándose a las necesidades de cada operación. Complementamos nuestra oferta con accesorios y conexiones que garantizan un rendimiento eficiente y confiable en los distintos sectores industriales y comerciales.

MANGUERA SAE 100R5

CONSTRUCCIÓN

Tubo interior de goma sintética, trenzado inferior textil; refuerzo de una malla de acero de alta resistencia; cubierta de malla textil.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de media presión con:

Fluidos hidráulicos y aceites lubricantes a base de petróleo; combustible diesel; petróleo en bruto y aceite pesado con temperatura de 40ºF a 302ºF (-40ºC a +150ºC). Las presiones máximas de trabajo mostradas en la tabla son para servicios hasta temperaturas máximas de 212ºF (+100ºC)
Agua, agua/glicol y fluidos hidráulicos de emulsión de agua/aceite y soluciones de anticongelantes hasta +185ºF (+85ºC)
Aire hasta +158ºF (+70ºC)

Diámetro interior		Diámetro exterior		Presión de trabajo		Presión de ruptura		Radio de ruptura		Peso		Vacío
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m	Inch of Hg	kPA (abs)
3/6	5	0.52	13	3000	20,7	12000	83	3	75	0.15	0,22	28	6
¼	6,3	0.58	15	3000	20,7	12000	83	3-3/8	85	0.18	0,27	28	6
5/16	8	0.68	17	2250	15,5	9000	62	4	100	0.23	0,34	28	6
13/32	10	0.77	20	2000	13,8	8000	55	4-5/8	120	0.27	0,40	28	6
½	12,5	0.92	23	1750	12,0	7000	48	5-1/2	140	0.37	0,55	28	6
5/8	16	1.08	27	1500	10,3	6000	41	6-1/2	165	0.46	0,68	28	6
7/8	22	1.23	31	800	5,5	3200	22	7-3/8	185	0.46	0,68	20	34
1-1/8	29	1.50	38	625	4,3	2500	17	9	230	0.51	0,76	20	34
1-3/8	35	1.75	44	500	3,5	2000	14	10-1/2	265	0.68	1,01	15	50
1-13/16	46	2.22	56	350	2,4	1400	10	13-1/4	335	0.89	1,32	11	64
2-3/8	61	2.88	73	350	2,5	1400	10	24	610	1.31	1,45	11	64
3	77	3.56	90	200	1,4	800	6	33	840	2.09	3,11	11	64

MANGUERA SAE 100R5 CON CUBIERTA DE GOMA

CONSTRUCCIÓN

Tubo interior de goma sintética, malla textil, refuerzo de malla de alambre de acero, malla textil; cubierta exterior aprobada.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de mediana presión con:

• Fluidos hidráulicos de base de petróleo, diesel aceites y combustible crudo con un rango de temperatura de 40ºF a 212ºF (-40ºC a +100ºC).

• Agua, agua/glicol, emulsiones hidráulicas y soluciones antirefrigerantes arriba de +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC) para aplicaciones hasta 250 PSI (1,7MPa), la manguera debe ser micro perforada.

Diámetro interior		Diámetro exterior		Presión de trabajo		Presión de ruptura		Radio de ruptura		Peso		Vacío
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m	Inch of Hg	kPA (abs)
3/6	5	0.52	13	3000	20,7	12000	83	3	75	0.15	0,22	28	6
¼	6,3	0.58	15	3000	20,7	12000	83	3-3/8	85	0.18	0,27	28	6
5/16	8	0.68	17	2250	15,5	9000	62	4	100	0.23	0,34	28	6
13/32	10	0.77	20	2000	13,8	8000	55	4-5/8	120	0.27	0,40	28	6
½	12,5	0.92	23	1750	12,0	7000	48	5-1/2	140	0.37	0,55	28	6
5/8	16	1.08	27	1500	10,3	6000	41	6-1/2	165	0.46	0,68	28	6
7/8	22	1.23	31	800	5,5	3200	22	7-3/8	185	0.46	0,68	20	34
1-1/8	29	1.50	38	625	4,3	2500	17	9	230	0.51	0,76	20	34
1-3/8	35	1.75	44	500	3,5	2000	14	10-1/2	265	0.68	1,01	15	50
1-13/16	46	2.22	56	350	2,4	1400	10	13-1/4	335	0.89	1,32	11	64

MANGUERA SAE 100R2 AT

CONSTRUCCIÓN

Tubo interior de goma sintética, refuerzo de dos mallas de acero de alta resistencia; cubierta de goma sintética.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de alta presión con:

• Fluidos hidráulicos y aceites lubricantes a base de petróleo con temperatura de -40ºF a +212ºF (-40ºC a +100ºC).

• Agua, agua/glicol y fluidos hidráulicos de emulsión de agua, aceite hasta +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC). Para aplicaciones de aire superior a 250 PSI (1,7 MPa).

DIÁMETRO INTERIOR		DIÁMETRO EXTERIOR		PRESIÓN DE TRABAJO		PRESIÓN DE RUPTURA		RADIO DE RUPTURA		PESO
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m
3/16	5	0.52	13					3	75	0.15	0,22
1/4	6,3	0.59	15	5800	40	23200	160	4	100	0.26	0,39
5/16	8	0.66	17	5075	35	20300	140	4-1/2	115	0.28	0,42
3/8	10	0.75	19	5000	34,5	20000	138	5	130	0.37	0,55
1/2	12,5	0.88	22	4250	29,3	17000	117	7	180	0.45	0,67
5/8	16	1.00	25	3600	25	14500	100	8	200	0.52	0,77
3/4	19	1.16	21,5	3100	21,5	12400	86	9-1/2	240	0.67	1,00
1	25	1.50	38	2500	17,2	10000	69	12	300	1.00	1,49
1-1/4	31,5	1.89	48	2250	15,5	9000	62	16-1/2	420	1.16	1,73
1-1/2	38	2.16	55	1750	12	7000	48	20	500	1.44	2,14
2	51	2.66	68	1250	8,6	5000	35	25	630	1.99	2,96

MANGUERA SAE 100R1 AT

CONSTRUCCION

Tubo interior de goma sintética, refuerzo de una malla de acero de alta resistencia; cubierta de goma sintética.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de alta mediana presión con:

• Fluidos hidráulicos y aceites lubricantes a base de petróleo con temperatura de -40ºF a +257ºF (-40ºC a +125ºC).

• Agua, agua/glicol y fluidos hidráulicos de emulsión de agua, aceite hasta +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC). Para aplicaciones de aire superior a 250 PSI (1,7 MPa).

DIÁMETRO INTERIOR		DIÁMETRO EXTERIOR		PRESIÓN DE TRABAJO		PRESIÓN DE RUPTURA		RADIO DE RUPTURA		PESO
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m
3/16	5	0.46	12	3000	20,7	12000	83	3-1/2	90	0.13	0,19
1/4	6,3	0.53	13	2750	19	11000	76	4	100	0.16	0,24
5/16	8	0.59	15	2500	17,2	10000	69	4-1/2	115	0.18	0,27
3/8	10	0.68	17	2250	15,5	9000	62	5	130	0.23	0,34
1/2	12,5	0.81	20	2000	13,8	8000	55	7	180	0.29	0,43
5/8	16	0.94	24	1500	10,3	6000	41	8	200	0.33	0,49
3/4	19	1.09	28	1250	8,6	5000	35	9-1/2	240	0.42	0,63
1	25	1.40	36	1000	6,9	4000	28	12	300	0.63	0.94
1-1/4	31,5	1.73	44	625	4,3	2500	17	16-1/2	420	0.80	1.19
1-1/2	38	1.93	49	500	3,5	2000	14	20	500	1.00	1.49
2	51	2.50	64	375	2,6	1500	10	25	630	1.50	2.23

MANGUERA SAE 100R14

CONSTRUCCIÓN

Tubo interior de goma sintética, refuerzo de una malla de alambre de acero de alta resistencia; capa de goma sintética; cubierta por una malla con protección de acero galvanizado.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de mediana presión para aplicaciones donde pueda ocurrir una abrasión externa para usos con:

• Fluidos hidráulicos y aceites lubricantes a base de petróleo con temperatura de -40ºF a +257ºF (-40ºC a +125ºC).

• Agua, agua/glicol y fluidos hidráulicos de emulsión de agua, aceite hasta +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC).

DIÁMETRO INTERIOR		DIÁMETRO EXTERIOR		PRESIÓN DE TRABAJO		PRESIÓN DE RUPTURA		RADIO DE RUPTURA		PESO
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m
1/4	6,3	0.58	15	2750	19	11000	76	4	100	0.26	0,38
3/8	10	0.74	19	2250	12,5	9000	62	5	130	0.36	0,54
1/2	12,5	0.86	22	2000	13,8	8000	55	7	180	0.45	0,67
3/4	19	1.14	29	1250	8,6	5000	35	9-1/2	240	0.64	0,95
1	25	1.45	37	1000	6,9	4000	28	12	300	0.88	1,31

MANGUERA DIN 4SP

CONSTRUCCIÓN

Tubo interior de goma sintética, refuerzo de cuatro espirales alambre acero de alta resistencia; cubierta de goma sintética.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de extrema presión con:

• Fluidos hidráulicos y aceites lubricantes a base de petróleo con temperatura de -40ºF a +212ºF (-40ºC a +100ºC).

• Agua, agua/glicol y fluidos hidráulicos de emulsión de agua, aceite hasta +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC). Para aplicaciones con aire o gas superior a 250 PSI (1,7 MPa).

DIÁMETRO INTERIOR		DIÁMETRO EXTERIOR		PRESIÓN DE TRABAJO		PRESIÓN DE RUPTURA		RADIO DE RUPTURA		PESO
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m
3/8	10	0.84	21	6500	45	26000	180	7	180	0.52	0,78
1/2	12,5	0.97	25	6000	41,5	24000	166	9	230	0.62	0,93
5/8	16	1.11	28	5000	35	20000	140	10	250	0.77	1,15

MANGUERA DIN 4SH

CONSTRUCCIÓN

Tubo interior de goma sintética, refuerzo de cuatro espirales alambre acero de alta resistencia; cubierta de goma sintética.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio muy alta presión con:

• Fluidos hidráulicos y aceites lubricantes a base de petróleo con temperatura de -40ºF a +257ºF (-40ºC a +100ºC). continuamente y +257ºF (+125ºC) intermitente.

• Agua, agua/glicol y fluidos hidráulicos de emulsión de agua, aceite y soluciones de anticongelantes hasta +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC). Para aplicaciones con aire o gas arriba de 250 PSI (1,7 Mpa).

DIÁMETRO INTERIOR		DIÁMETRO EXTERIOR		PRESIÓN DE TRABAJO		PRESIÓN DE RUPTURA		RADIO DE RUPTURA		PESO
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m
3/4	19	1.27	32	6000	42	24000	168	11	280	1.16	1,72
1	25	1.52	39	5500	38	22000	152	13-1/2	340	1.44	2,14
1-1/4	31,5	1.79	45	4700	32	18800	130	18	460	1.99	2,96
1-1/2	38	2.10	53	4200	29	16800	116	27-1/2	560	2.15	3,20
2	51	2.68	68	6300	25	14400	100	27	700	3.56	5,30

MANGUERA SAE 100R12

CONSTRUCCIÓN

Tubo interior de goma sintética, refuerzo de cuatro espirales alambre acero de alta resistencia; cubierta de goma sintética.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de muy alta presión con:

• Fluidos hidráulicos y aceites lubricantes a base de petróleo con temperatura de -40ºF a +257ºF (-40ºC a +125ºC).

• Agua, agua/glicol y fluidos hidráulicos de emulsión de agua, aceite y soluciones anticongelantes hasta +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC). Para aplicaciones con aire o gas superior a 250 PSI (1,7 MPa).

DIÁMETRO INTERIOR		DIÁMETRO EXTERIOR		PRESIÓN DE TRABAJO		PRESIÓN DE RUPTURA		RADIO DE RUPTURA		PESO
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m
3/4	19	1.21	31	4000	27,5	16000	110	9-1/2	240	0.94	1,40
1	25	1.50	38	4000	27,5	16000	110	12	300	1.34	1,99
1-1/4	31,5	1.85	47	3000	20,7	12000	84	16-1/2	420	1.74	2,59
1-1/2	38	2.10	53	2500	17,2	10000	69	20	500	2.01	2,99
2	51	2.63	67	2500	17,2	10000	69	25	630	2.75	4,09

MANGUERA SAE 100R13

CONSTRUCCIÓN

Tubo interior de goma sintética; refuerzo de múltiples espirales de alambre acero de alta resistencia; cubierta de goma sintética roja.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de muy alta presión con:

• Fluidos hidráulicos y aceites lubricantes a base de petróleo con temperatura de -40ºF a +257ºF (-40ºC a +125ºC).

• Agua, agua/glicol y fluidos hidráulicos de emulsión de agua, aceite y soluciones anticongelantes hasta +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC). Para aplicaciones con aire o gas arriba de 250 PSI (1,7MPa).

DIÁMETRO INTERIOR		DIÁMETRO EXTERIOR		PRESIÓN DE TRABAJO		PRESIÓN DE RUPTURA		RADIO DE RUPTURA		PESO
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m
3/4	19	1.26	32	5000	34,5	20000	138	9-1/2	240	1.07	1,59
1	25	1.52	39	5000	34,5	20000	138	12	300	1.48	2,20
1-1/4	31,5	1.96	50	5000	34,7	20000	138	16-1/2	420	2.48	3,69
1-1/2	38	2.26	57	5000	34,2	20000	138	20	500	3.22	4,79
2	51	2.80	71	5000	34,2	20000	138	25	630	5.03	7,48

MANGUERA SAE 100R15

CONSTRUCCIÓN

Tubo interior de goma sintética, refuerzo de seis espirales alambre acero de alta resistencia; cubierta de goma sintética.

APLICACIÓN Y RANGO DE TEMPERATURA

Servicio de muy alta presión con:

• Fluidos hidráulicos y aceites lubricantes a base de petróleo con temperatura de -40ºF a +257ºF (-40ºC a +250ºC). Continuamente y +257ºF (+125ºC) intermitente.

• Agua, agua/glicol y fluidos hidráulicos de emulsión de agua, aceite y soluciones de anticongelantes hasta +185ºF (+85ºC)

• Aire hasta +158ºF (+70ºC). Para aplicaciones con aire o gas arriba de 250 PSI (1,7 Mpa).

DIÁMETRO INTERIOR		DIÁMETRO EXTERIOR		PRESIÓN DE TRABAJO		PRESIÓN DE RUPTURA		RADIO DE RUPTURA		PESO
inch	mm	inch	mm	psi	MPa	psi	MPa	inch	mm	lbs/ft	Kg/m
3/4	19	1.26	32	6090	420	25370	1750	10.43	265	1.01	1,51
1	25,4	1.50	38,1	6090	420	25370	1750	10.51	267	1.37	2,04
1-1/4	31,8	1.95	49,5	6090	420	24360	1680	10.51	267	2.46	3,57
1-1/2	38,1	2.25	57,2	6090	420	24360	1680	12.40	315	2.18	4,74
